Despiece y códigos

Pulsa una miniatura para ampliar. Después busca el código debajo y añade el repuesto al carrito.

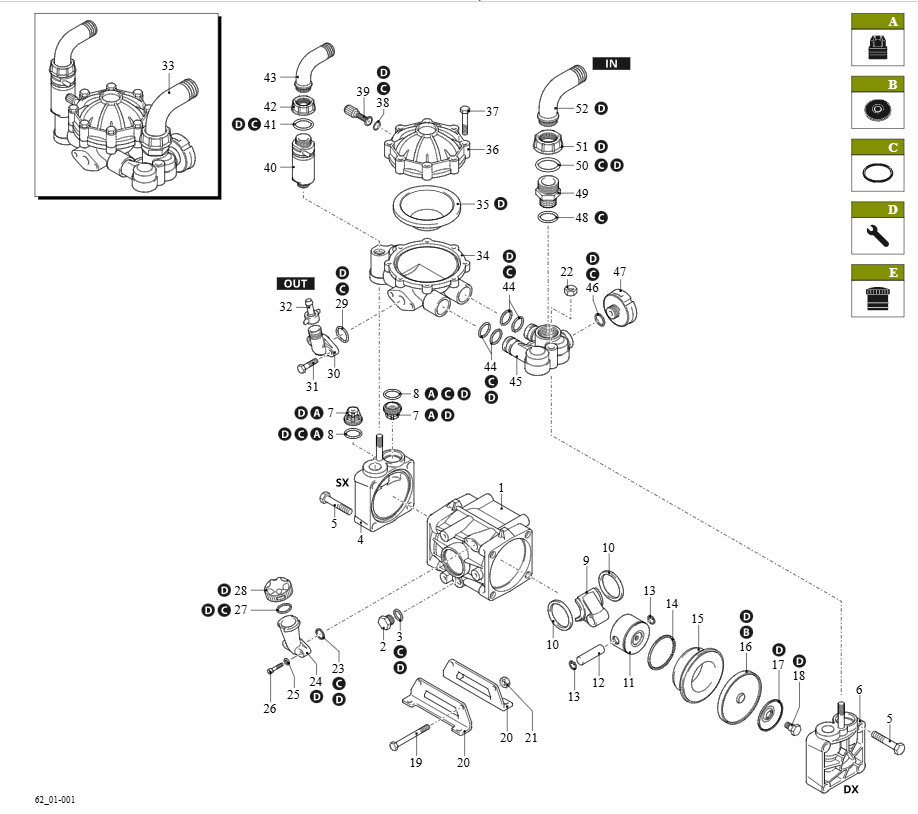

AR 30 · despiece
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 30 · despiece

AR 30 · despiece

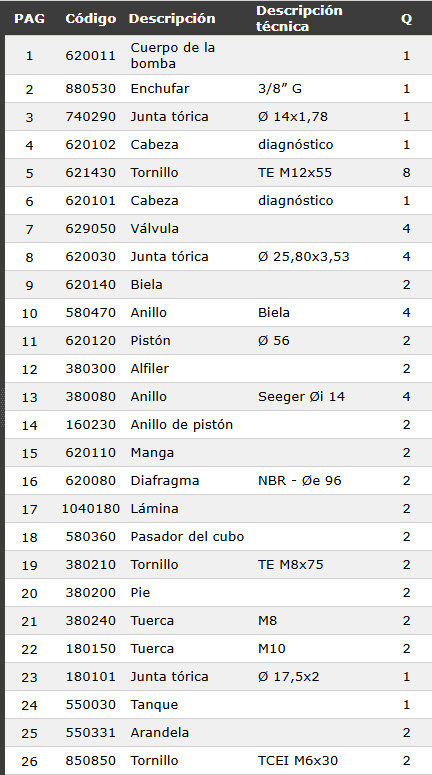

AR 30 · códigos de repuestos (1)
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 30 · códigos de repuestos (1)

AR 30 · códigos de repuestos (1)

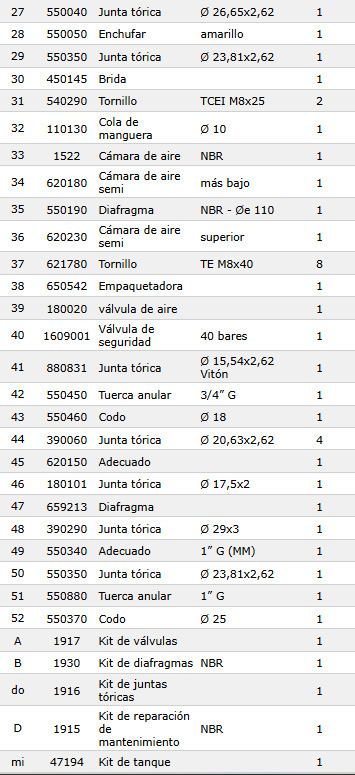

AR 30 · códigos de repuestos (2)
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 30 · códigos de repuestos (2)

AR 30 · códigos de repuestos (2)

Buscar código y ver precios ↓

Accesorios y repuestos

Repuestos AR 30

Encuentra los componentes de la bomba AR 30 con su despiece y lista de códigos.

Compatibilidad
AR 30
Identificación
Por posición y código del despiece
Ver en el catálogo 2026 ↗

Repuestos y precios por código

62 repuestos · Precios en USD, incluyen IVA del 15 %. Disponibilidad por confirmar.

Código 550340

ACOPLE NEPLO SUCCION AR-30

ACOPLE NEPLO SUCCION AR-30, código 550340

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR30 · Posición 49 en el documento de referencia.

Consultar despiece original ↗
Código 550340 · AR-30

ACOPLE NEPLO SUCCION AR-30

$7,18IVA incluido
Código 620150

ACOPLE SEMICAMARA AR30

ACOPLE SEMICAMARA AR30, código 620150

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR30 · Posición 45 en el documento de referencia.

Consultar despiece original ↗
Código 620150 · AR-30

ACOPLE SEMICAMARA AR30

$74,32IVA incluido
Imagen pendiente de verificar
Código 580470 · AR-30

ANILLO DE BIELA AR-30

$8,53IVA incluido
Imagen pendiente de verificar
Código 620140 · AR-30

BIELA AR30

$39,80IVA incluido
Imagen pendiente de verificar
Código 620170 · AR-30

CIGÜEÑAL AR30

$192,42IVA incluido
Imagen pendiente de verificar
Código 620110 · AR-30

CILINDRO PISTON AR-30

$69,73IVA incluido
Imagen pendiente de verificar
Código 620020 · AR-30

TAPA AMARILLA AR-30

$13,82IVA incluido
Código 620011

CUERPO BOMBA AR-30

CUERPO BOMBA AR-30, código 620011

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR30 · Posición 1 en el documento de referencia.

Consultar despiece original ↗
Código 620011 · AR-30

CUERPO BOMBA AR-30

$133,48IVA incluido
Imagen pendiente de verificar
Código 620160 · AR-30

ESPACIADOR BLANCO AR-30

$6,92IVA incluido
Imagen pendiente de verificar
Código 1930 · AR-30

KIT MEMBRANA AR30

$50,73IVA incluido
Imagen pendiente de verificar
Código 1917 · AR-30

KIT VALVULAS AR-30

$102,91IVA incluido
Imagen pendiente de verificar
Código 550242/550370 · AR-30

NEPLO SUCCION AR-30

$13,52IVA incluido
Código 621430

PERNO TEXTA AR30

PERNO TEXTA AR30, código 621430

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR30 · Posición 5 en el documento de referencia.

Consultar despiece original ↗
Código 621430 · AR-30

PERNO TEXTA AR30

$2,43IVA incluido
Imagen pendiente de verificar
Código 621660 · AR-30

PIÑON AR30

$148,79IVA incluido
Código 620120

PISTON AR30/503

PISTON AR30/503, código 620120

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 6 en el documento de referencia.

Consultar despiece original ↗
Código 620120 · AR-30

PISTON AR30/503

$35,07IVA incluido
Código 1040180

PLATO MEMBRANA AR-30

PLATO MEMBRANA  AR-30, código 1040180

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 2 en el documento de referencia.

Consultar despiece original ↗
Código 1040180 · AR-30

PLATO MEMBRANA AR-30

$9,95IVA incluido
Imagen pendiente de verificar
Código 1504 · AR-30

POLEA AR30

$119,21IVA incluido
Código 620130

RETENEDOR CIGÜEÑAL AZUL AR30

RETENEDOR CIGÜEÑAL AZUL AR30, código 620130

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR303 / AR403 · Posición 15 en el documento de referencia.

Consultar despiece original ↗
Código 620130 · AR-30

RETENEDOR CIGÜEÑAL AZUL AR30

$16,88IVA incluido
Código 550060

RODAMIENTO PALILLOS AR-30

RODAMIENTO PALILLOS AR-30, código 550060

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR303 / AR403 · Posición 16 en el documento de referencia.

Consultar despiece original ↗
Código 550060 · AR-30

RODAMIENTO PALILLOS AR-30

$47,43IVA incluido
Código 380080

SEGURO AR-30/403

SEGURO AR-30/403, código 380080

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 8 en el documento de referencia.

Consultar despiece original ↗
Código 380080 · AR-30

SEGURO AR-30/403

$2,58IVA incluido
Código 111120

SEGURO TAPA AMARILLA AR-30

SEGURO TAPA AMARILLA AR-30, código 111120

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR303 / AR403 · Posición 20 en el documento de referencia.

Consultar despiece original ↗
Código 111120 · AR-30

SEGURO TAPA AMARILLA AR-30

$3,67IVA incluido
Código 550190

SEMICAMARA AR30

SEMICAMARA AR30, código 550190

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR30 · Posición 35 en el documento de referencia.

Consultar despiece original ↗
Código 550190 · AR-30

SEMICAMARA AR30

$33,58IVA incluido
Imagen pendiente de verificar
Código 629209 · AR-30

TAPA SEMICAMARA INFERIOR AR30

$179,52IVA incluido
Imagen pendiente de verificar
Código 620230 · AR-30

TAPA SEMICAMARA ROJA AR30

$47,44IVA incluido
Código 620101

TEXTA DX AR-30

TEXTA DX AR-30, código 620101

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR30 · Posición 6 en el documento de referencia.

Consultar despiece original ↗
Código 620101 · AR-30

TEXTA DX AR-30

$95,71IVA incluido
Imagen pendiente de verificar
Código 620102 · AR-30

TEXTA SX AR-30

$95,71IVA incluido
Imagen pendiente de verificar
Código 180150 · AR-30

TUERCA TEXTA AR-30

$1,12IVA incluido
Código 550030

VASO DE ACEITE AR-30

VASO DE ACEITE AR-30, código 550030

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR30 · Posición 24 en el documento de referencia.

Consultar despiece original ↗
Código 550030 · AR-30

VASO DE ACEITE AR-30

$14,77IVA incluido
Código 160230

ANILLO DE PISTON AR30/503

ANILLO DE PISTON AR30/503, código 160230

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 5 en el documento de referencia.

Consultar despiece original ↗
Código 160230 · AR-30

ANILLO DE PISTON AR30/503

$13,88IVA incluido
Imagen pendiente de verificar
Código 302125 · AR-30

FILTRO D.25 AR-30 PEQUEÑO

$8,73IVA incluido
Imagen pendiente de verificar
Código 302225 · AR-30

FILTRO D.25 AR30 GRANDE

$11,29IVA incluido
Imagen pendiente de verificar
Código 620191 · AR-30

RODAMIENTO O RULIMAN AR30

$75,96IVA incluido
Código 580360

PERNO MEMBRANA AR30/503

PERNO MEMBRANA AR30/503, código 580360

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 1 en el documento de referencia.

Consultar despiece original ↗
Código 580360 · AR-30

PERNO MEMBRANA AR30/503

$13,59IVA incluido
Imagen pendiente de verificar
Código 390060 · AR-30

ORION O CAUCHO ACOPLE SEMICAMARA AR-30

$0,70IVA incluido
Imagen pendiente de verificar
Código 320410 · AR-30/50

CUERPO GRUPO DE MANDO AR30-50

$28,52IVA incluido
Imagen pendiente de verificar
Código 620940 · AR-30/50

DISTANCIADOR PLANO GRANDE AR 30-50

$2,98IVA incluido
Imagen pendiente de verificar
Código 620930 · AR-30/50

DISTANCIADOR PLANO PEQUEÑO AR 30-50

$2,98IVA incluido
Imagen pendiente de verificar
Código 620950 · AR-30/50

EMPAQUE PAR REDUCTOR AR30/50

$2,50IVA incluido
Código 1925

KIT REPARACION GI 40 (AR30/50)

KIT REPARACION GI 40 (AR30/50), código 1925

Foto del kit de grupo de mando publicado en Gomagro · Código 1925.

Ver producto en el catálogo ↗
Código 1925 · AR-30/50

KIT REPARACION GI 40 (AR30/50)

$56,41IVA incluido
Imagen pendiente de verificar
Código 1922 · AR-30/50

KIT ASIENTOS VULKOLAN GI 40 (AR30/50)

$46,54IVA incluido
Imagen pendiente de verificar
Código 130491 · AR-30/50

LLAVE DERECHA AR30/50

$29,61IVA incluido
Código 130492

LLAVE IZQUIERDA AR30/50

LLAVE IZQUIERDA AR30/50, código 130492

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR1064 · Posición 129 en el documento de referencia.

Consultar despiece original ↗
Código 130492 · AR-30/50

LLAVE IZQUIERDA AR30/50

$29,61IVA incluido
Imagen pendiente de verificar
Código 650670 · AR-30/50

PULMON AR30/50

$17,77IVA incluido
Código 550050

TAPA VASO ACEITE AR 30/50

TAPA VASO ACEITE AR 30/50, código 550050

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 29 en el documento de referencia.

Consultar despiece original ↗
Código 550050 · AR-30/50

TAPA VASO ACEITE AR 30/50

$8,96IVA incluido
Código 180020

VALVULA AIRE AR30/50

VALVULA AIRE AR30/50, código 180020

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 41 en el documento de referencia.

Consultar despiece original ↗
Código 180020 · AR-30/50

VALVULA AIRE AR30/50

$22,80IVA incluido
Imagen pendiente de verificar
Código 320433 · AR-30/50

VASTAGO GRUPO DE MANDO AR-30/50

$11,87IVA incluido
Código 1609001

VALVULA SEGURIDAD AR 30/50

VALVULA SEGURIDAD AR 30/50, código 1609001

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 80 en el documento de referencia.

Consultar despiece original ↗
Código 1609001 · AR-30/50

VALVULA SEGURIDAD AR 30/50

$62,12IVA incluido
Imagen pendiente de verificar
Código 450110 · AR-30/50

SEDE ASIENTO PASTILLA AR 30/50

$12,60IVA incluido
Imagen pendiente de verificar
Código 620990 · AR-30/50

RETENEDOR DEL REDUCTOR AR30/50

$62,39IVA incluido
Imagen pendiente de verificar
Código 390140 · AR-30/50

RETENEDOR GRUPO DE MANDO AR 30/50

$7,04IVA incluido
Imagen pendiente de verificar
Código 320420 · AR-30/50

RESORTE GRUPO DE MANDO AR30-50

$5,37IVA incluido
Imagen pendiente de verificar
Código 110190 · AR-30/50

RESORTE DE PRESION GRUPO DE MANDO AR30/50

$8,74IVA incluido
Imagen pendiente de verificar
Código 621010 · AR-30/50

PERNO REDUCTOR AR30/50

$2,91IVA incluido
Imagen pendiente de verificar
Código 651670 · AR-30/50

ABRAZADERA PULMON AR 30/50

$10,79IVA incluido
Imagen pendiente de verificar
Código 550440 · AR-30/50

ACOPLE RETORNO GRUPO DE MANDO AR 30/50

$4,74IVA incluido
Imagen pendiente de verificar
Código 900 · AR-30/50

GRUPO DE MANDO AR 30/50

$186,42IVA incluido
Imagen pendiente de verificar
Código 320480 · AR-30/50

PERNO GRUPO DE MANDO AR30/50

$2,63IVA incluido
Código 621780

PERNO AJUSTE SEMICAMARA AR30/50

PERNO AJUSTE SEMICAMARA AR30/50, código 621780

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 43 en el documento de referencia.

Consultar despiece original ↗
Código 621780 · AR-30/50

PERNO AJUSTE SEMICAMARA AR30/50

$1,45IVA incluido
Imagen pendiente de verificar
Código 910080 · AR-30/50

MANOMETRO AR 30/50

$51,07IVA incluido
Imagen pendiente de verificar
Código 320440 · AR-30/50

RODELA DE PRESION GRUPO DE MANDO 30/50

$13,50IVA incluido
Imagen pendiente de verificar
Código 650542 · AR-30/50

RODELA VALVULA AIRE AR30/50

$1,42IVA incluido
Código 550460

NEPLO RETORNO AR30/50

NEPLO RETORNO AR30/50, código 550460

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 77 en el documento de referencia.

Consultar despiece original ↗
Código 550460 · AR-30/50

NEPLO RETORNO AR30/50

$16,10IVA incluido

Conoce el producto

Características

  • Despiece de la bomba AR 30 para identificar sus componentes.
  • Las posiciones del diagrama se relacionan con los códigos de la lista de repuestos.
  • Indica el código y el modelo de bomba al solicitar tu repuesto.

Especificaciones

Compatibilidad
AR 30
Identificación
Por posición y código del despiece

Elige con información

Compara tus bombas

Datos de las fichas actuales. El caudal máximo y el caudal a una presión determinada son valores distintos. Un dato ausente no significa que el equipo no tenga esa característica.

Desliza la tabla hacia los lados para ver todas las bombas →

Especificaciones de las bombas seleccionadas
Característica

Consulta la ficha completa para aplicaciones, componentes y condiciones de operación. Las bombas armadas se venden como kit completo.

WhatsApp
