Despiece y códigos

Pulsa una miniatura para ampliar. Después busca el código debajo y añade el repuesto al carrito.

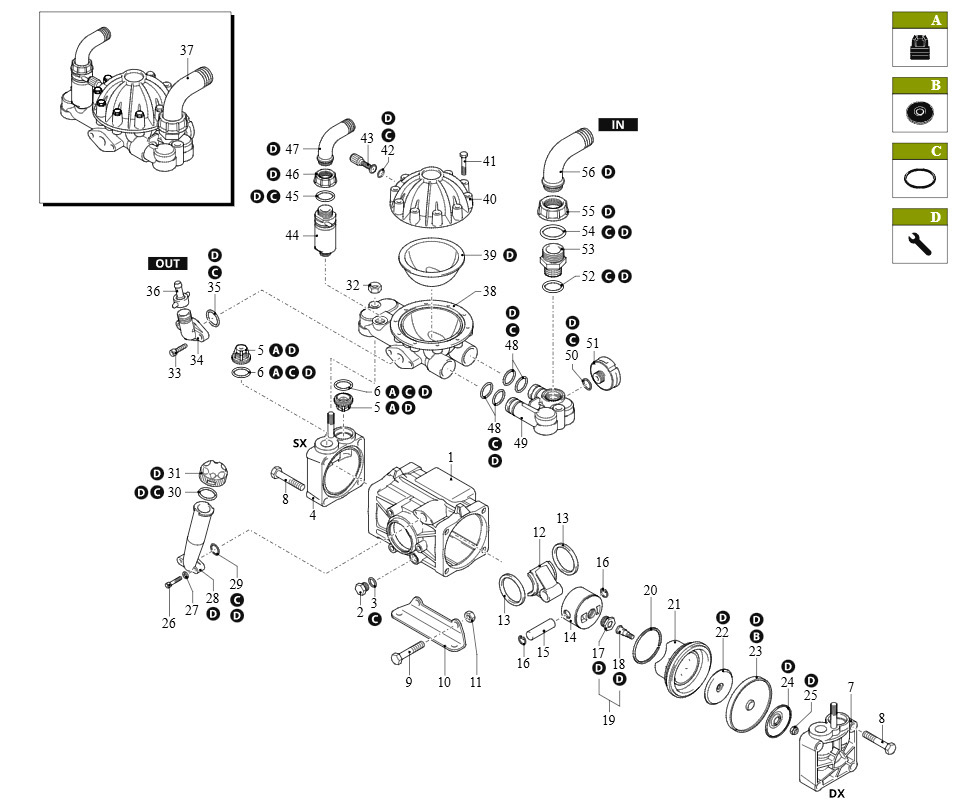

AR 50 · despiece
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 50 · despiece

AR 50 · despiece

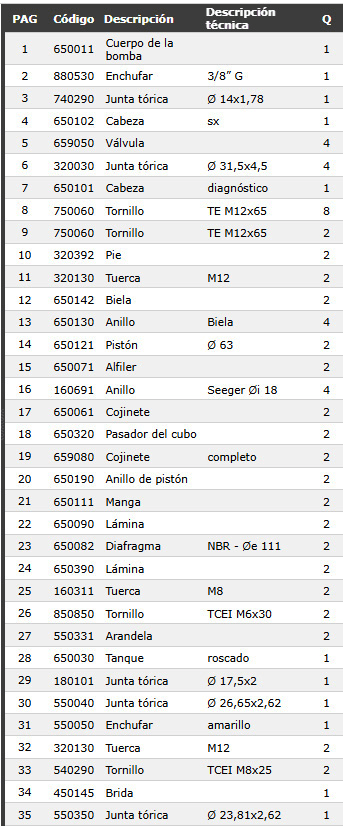

AR 50 · códigos de repuestos (1)
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 50 · códigos de repuestos (1)

AR 50 · códigos de repuestos (1)

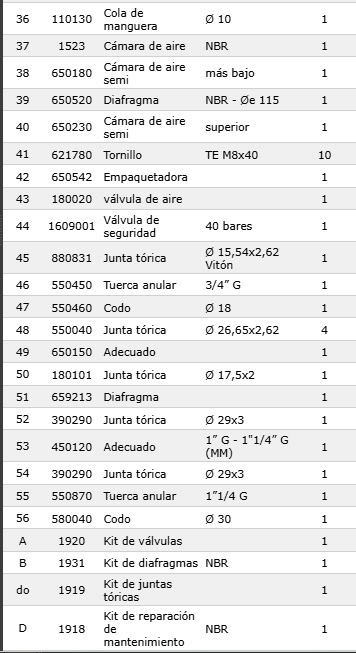

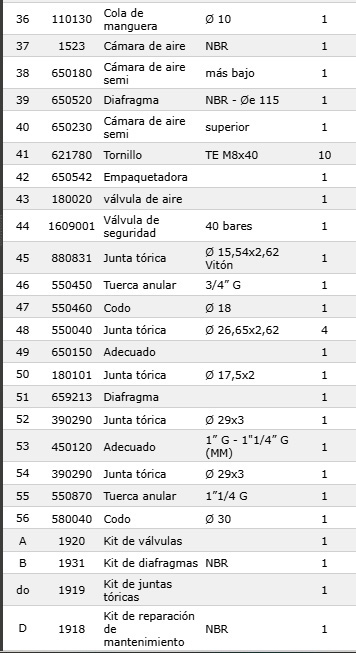

AR 50 · códigos de repuestos (2)
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 50 · códigos de repuestos (2)

AR 50 · códigos de repuestos (2)

Buscar código y ver precios ↓

Accesorios y repuestos

Repuestos AR 50

Encuentra los componentes de la bomba AR 50 con su despiece y lista de códigos.

Compatibilidad
AR 50
Identificación
Por posición y código del despiece
Ver en el catálogo 2026 ↗

Repuestos y precios por código

63 repuestos · Precios en USD, incluyen IVA del 15 %. Disponibilidad por confirmar.

Código 160691

ANILLO SEGURO AR-50

ANILLO SEGURO AR-50, código 160691

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 14 en el documento de referencia.

Consultar despiece original ↗
Código 160691 · AR-50

ANILLO SEGURO AR-50

$2,64IVA incluido
Código 650071

SEGURO AR-50

SEGURO AR-50, código 650071

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 13 en el documento de referencia.

Consultar despiece original ↗
Código 650071 · AR-50

SEGURO AR-50

$22,35IVA incluido
Código 450120

ACOPLE NEPLO SUCCION AR50

ACOPLE NEPLO SUCCION AR50, código 450120

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 47 en el documento de referencia.

Consultar despiece original ↗
Código 450120 · AR-50

ACOPLE NEPLO SUCCION AR50

$15,83IVA incluido
Imagen pendiente de verificar
Código 650150 · AR-50

ACOPLE SEMICAMARA AR50

$78,79IVA incluido
Código 650130

ANILLO DE BIELA AR50

ANILLO DE BIELA AR50, código 650130

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 16 en el documento de referencia.

Consultar despiece original ↗
Código 650130 · AR-50

ANILLO DE BIELA AR50

$17,76IVA incluido
Código 650190

ANILLO PISTON AR50-813-1064

ANILLO PISTON AR50-813-1064, código 650190

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 10 en el documento de referencia.

Consultar despiece original ↗
Código 650190 · AR-50

ANILLO PISTON AR50-813-1064

$16,14IVA incluido
Código 650061

BASE PERNO AR-50

BASE PERNO AR-50, código 650061

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 11 en el documento de referencia.

Consultar despiece original ↗
Código 650061 · AR-50

BASE PERNO AR-50

$15,09IVA incluido
Código 650142

BIELA AR50

BIELA AR50, código 650142

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 15 en el documento de referencia.

Consultar despiece original ↗
Código 650142 · AR-50

BIELA AR50

$45,45IVA incluido
Imagen pendiente de verificar
Código CIAR50 · AR-50

CIGUEÑAL AR50

$250,62IVA incluido
Código 650111

CILINDRO PISTON AR50

CILINDRO PISTON AR50, código 650111

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 17 en el documento de referencia.

Consultar despiece original ↗
Código 650111 · AR-50

CILINDRO PISTON AR50

$69,90IVA incluido
Imagen pendiente de verificar
Código 650040 · AR-50

TAPA AMARILLA AR-50

$14,60IVA incluido
Código 650011

CUERPO BOMBA AR50

CUERPO BOMBA AR50, código 650011

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 1 en el documento de referencia.

Consultar despiece original ↗
Código 650011 · AR-50

CUERPO BOMBA AR50

$173,66IVA incluido
Imagen pendiente de verificar
Código 1931 · AR-50

KIT MEMBRANAS AR50

$56,81IVA incluido
Imagen pendiente de verificar
Código 1920 · AR-50

KIT VALVULAS AR50

$127,43IVA incluido
Imagen pendiente de verificar
Código 580060/580040 · AR-50

NEPLO SUCCION AR50

$16,86IVA incluido
Código 750060

PERNO TEXTA AR50

PERNO TEXTA AR50, código 750060

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 75 en el documento de referencia.

Consultar despiece original ↗
Código 750060 · AR-50

PERNO TEXTA AR50

$4,86IVA incluido
Imagen pendiente de verificar
Código 650320 · AR-50

PERNO TUERCA AR-50

$22,07IVA incluido
Código 650121

PISTON AR50

PISTON AR50, código 650121

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 12 en el documento de referencia.

Consultar despiece original ↗
Código 650121 · AR-50

PISTON AR50

$44,46IVA incluido
Imagen pendiente de verificar
Código 1495 · AR-50

POLEA AR50

$138,63IVA incluido
Código 1400150

RETENEDOR CIGÜEÑAL AZUL AR50

RETENEDOR CIGÜEÑAL AZUL AR50, código 1400150

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 32 en el documento de referencia.

Consultar despiece original ↗
Código 1400150 · AR-50

RETENEDOR CIGÜEÑAL AZUL AR50

$17,26IVA incluido
Código 650200

RODAMIENTO PALILLOS AR-50

RODAMIENTO PALILLOS AR-50, código 650200

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 31 en el documento de referencia.

Consultar despiece original ↗
Código 650200 · AR-50

RODAMIENTO PALILLOS AR-50

$157,98IVA incluido
Código 230330

RULIMAN DEL CIGUEÑAL AR 50

RULIMAN DEL CIGUEÑAL AR 50, código 230330

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 22 en el documento de referencia.

Consultar despiece original ↗
Código 230330 · AR-50

RULIMAN DEL CIGUEÑAL AR 50

$17,65IVA incluido
Código 650520

SEMICAMARA AR50

SEMICAMARA AR50, código 650520

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 39 en el documento de referencia.

Consultar despiece original ↗
Código 650520 · AR-50

SEMICAMARA AR50

$39,17IVA incluido
Imagen pendiente de verificar
Código 650230 · AR-50

TAPA SEMICAMARA ROJA AR50

$71,70IVA incluido
Imagen pendiente de verificar
Código 659204 · AR-50

TAPA SEMICÁMARA INFERIOR AR50

$261,91IVA incluido
Código 650101

TEXTA DX AR50

TEXTA DX AR50, código 650101

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 4 en el documento de referencia.

Consultar despiece original ↗
Código 650101 · AR-50

TEXTA DX AR50

$107,16IVA incluido
Imagen pendiente de verificar
Código 650102 · AR-50

TEXTA SX AR50

$107,16IVA incluido
Código 320130

TUERCA TEXTA AR-50

TUERCA TEXTA AR-50, código 320130

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 3 en el documento de referencia.

Consultar despiece original ↗
Código 320130 · AR-50

TUERCA TEXTA AR-50

$1,24IVA incluido
Código 650030

VASO ACEITE AR50

VASO ACEITE AR50, código 650030

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 26 en el documento de referencia.

Consultar despiece original ↗
Código 650030 · AR-50

VASO ACEITE AR50

$39,32IVA incluido
Imagen pendiente de verificar
Código 650160 · AR-50

ESPACIADOR BLANCO AR50

$8,43IVA incluido
Imagen pendiente de verificar
Código 651610 · AR-50

PIÑON AR50

$173,60IVA incluido
Imagen pendiente de verificar
Código 650390 · AR-50

PLATO MEMBRANA AR-50

$14,10IVA incluido
Código 160311

TUERCA PLATO AR-50

TUERCA PLATO AR-50, código 160311

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 5 en el documento de referencia.

Consultar despiece original ↗
Código 160311 · AR-50

TUERCA PLATO AR-50

$4,81IVA incluido
Imagen pendiente de verificar
Código 302230 · AR-50

FILTRO D.30 AR-50

$12,64IVA incluido
Imagen pendiente de verificar
Código 200390 · AR-50

SEGURO TAPA COMPLETA AR50

$5,60IVA incluido
Imagen pendiente de verificar
Código 320410 · AR-30/50

CUERPO GRUPO DE MANDO AR30-50

$28,52IVA incluido
Imagen pendiente de verificar
Código 620940 · AR-30/50

DISTANCIADOR PLANO GRANDE AR 30-50

$2,98IVA incluido
Imagen pendiente de verificar
Código 620930 · AR-30/50

DISTANCIADOR PLANO PEQUEÑO AR 30-50

$2,98IVA incluido
Imagen pendiente de verificar
Código 620950 · AR-30/50

EMPAQUE PAR REDUCTOR AR30/50

$2,50IVA incluido
Código 1925

KIT REPARACION GI 40 (AR30/50)

KIT REPARACION GI 40 (AR30/50), código 1925

Foto del kit de grupo de mando publicado en Gomagro · Código 1925.

Ver producto en el catálogo ↗
Código 1925 · AR-30/50

KIT REPARACION GI 40 (AR30/50)

$56,41IVA incluido
Imagen pendiente de verificar
Código 1922 · AR-30/50

KIT ASIENTOS VULKOLAN GI 40 (AR30/50)

$46,54IVA incluido
Imagen pendiente de verificar
Código 130491 · AR-30/50

LLAVE DERECHA AR30/50

$29,61IVA incluido
Código 130492

LLAVE IZQUIERDA AR30/50

LLAVE IZQUIERDA AR30/50, código 130492

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR1064 · Posición 129 en el documento de referencia.

Consultar despiece original ↗
Código 130492 · AR-30/50

LLAVE IZQUIERDA AR30/50

$29,61IVA incluido
Imagen pendiente de verificar
Código 650670 · AR-30/50

PULMON AR30/50

$17,77IVA incluido
Código 550050

TAPA VASO ACEITE AR 30/50

TAPA VASO ACEITE AR 30/50, código 550050

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 29 en el documento de referencia.

Consultar despiece original ↗
Código 550050 · AR-30/50

TAPA VASO ACEITE AR 30/50

$8,96IVA incluido
Código 180020

VALVULA AIRE AR30/50

VALVULA AIRE AR30/50, código 180020

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 41 en el documento de referencia.

Consultar despiece original ↗
Código 180020 · AR-30/50

VALVULA AIRE AR30/50

$22,80IVA incluido
Imagen pendiente de verificar
Código 320433 · AR-30/50

VASTAGO GRUPO DE MANDO AR-30/50

$11,87IVA incluido
Código 1609001

VALVULA SEGURIDAD AR 30/50

VALVULA SEGURIDAD AR 30/50, código 1609001

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 80 en el documento de referencia.

Consultar despiece original ↗
Código 1609001 · AR-30/50

VALVULA SEGURIDAD AR 30/50

$62,12IVA incluido
Imagen pendiente de verificar
Código 450110 · AR-30/50

SEDE ASIENTO PASTILLA AR 30/50

$12,60IVA incluido
Imagen pendiente de verificar
Código 620990 · AR-30/50

RETENEDOR DEL REDUCTOR AR30/50

$62,39IVA incluido
Imagen pendiente de verificar
Código 390140 · AR-30/50

RETENEDOR GRUPO DE MANDO AR 30/50

$7,04IVA incluido
Imagen pendiente de verificar
Código 320420 · AR-30/50

RESORTE GRUPO DE MANDO AR30-50

$5,37IVA incluido
Imagen pendiente de verificar
Código 110190 · AR-30/50

RESORTE DE PRESION GRUPO DE MANDO AR30/50

$8,74IVA incluido
Imagen pendiente de verificar
Código 621010 · AR-30/50

PERNO REDUCTOR AR30/50

$2,91IVA incluido
Imagen pendiente de verificar
Código 651670 · AR-30/50

ABRAZADERA PULMON AR 30/50

$10,79IVA incluido
Imagen pendiente de verificar
Código 550440 · AR-30/50

ACOPLE RETORNO GRUPO DE MANDO AR 30/50

$4,74IVA incluido
Imagen pendiente de verificar
Código 900 · AR-30/50

GRUPO DE MANDO AR 30/50

$186,42IVA incluido
Imagen pendiente de verificar
Código 320480 · AR-30/50

PERNO GRUPO DE MANDO AR30/50

$2,63IVA incluido
Código 621780

PERNO AJUSTE SEMICAMARA AR30/50

PERNO AJUSTE SEMICAMARA AR30/50, código 621780

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 43 en el documento de referencia.

Consultar despiece original ↗
Código 621780 · AR-30/50

PERNO AJUSTE SEMICAMARA AR30/50

$1,45IVA incluido
Imagen pendiente de verificar
Código 910080 · AR-30/50

MANOMETRO AR 30/50

$51,07IVA incluido
Imagen pendiente de verificar
Código 320440 · AR-30/50

RODELA DE PRESION GRUPO DE MANDO 30/50

$13,50IVA incluido
Imagen pendiente de verificar
Código 650542 · AR-30/50

RODELA VALVULA AIRE AR30/50

$1,42IVA incluido
Código 550460

NEPLO RETORNO AR30/50

NEPLO RETORNO AR30/50, código 550460

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR50 · Posición 77 en el documento de referencia.

Consultar despiece original ↗
Código 550460 · AR-30/50

NEPLO RETORNO AR30/50

$16,10IVA incluido

Conoce el producto

Características

  • Despiece de la bomba AR 50 para identificar sus componentes.
  • Las posiciones del diagrama se relacionan con los códigos de la lista de repuestos.
  • Indica el código y el modelo de bomba al solicitar tu repuesto.

Especificaciones

Compatibilidad
AR 50
Identificación
Por posición y código del despiece

Elige con información

Compara tus bombas

Datos de las fichas actuales. El caudal máximo y el caudal a una presión determinada son valores distintos. Un dato ausente no significa que el equipo no tenga esa característica.

Desliza la tabla hacia los lados para ver todas las bombas →

Especificaciones de las bombas seleccionadas
Característica

Consulta la ficha completa para aplicaciones, componentes y condiciones de operación. Las bombas armadas se venden como kit completo.

WhatsApp
