Despiece y códigos

Pulsa una miniatura para ampliar. Después busca el código debajo y añade el repuesto al carrito.

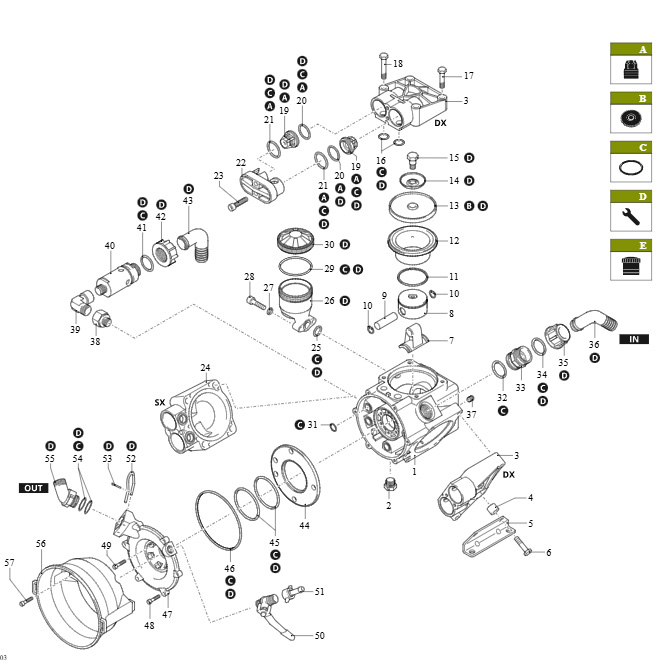

AR 503 · despiece
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 503 · despiece

AR 503 · despiece

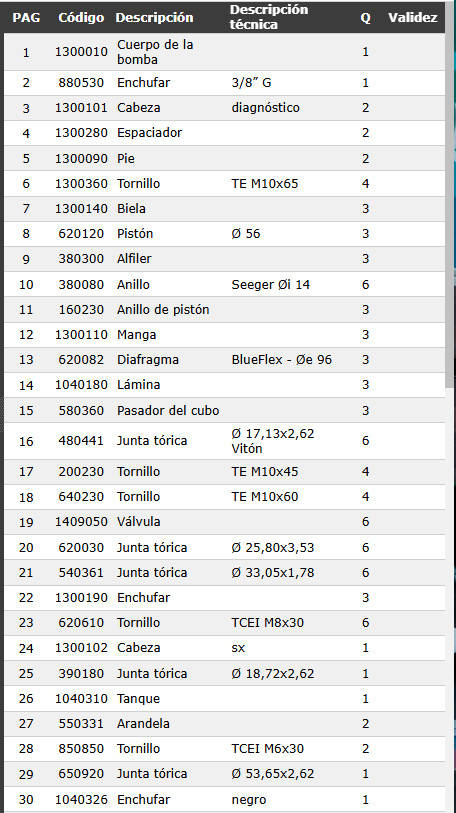

AR 503 · códigos de repuestos (1)
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 503 · códigos de repuestos (1)

AR 503 · códigos de repuestos (1)

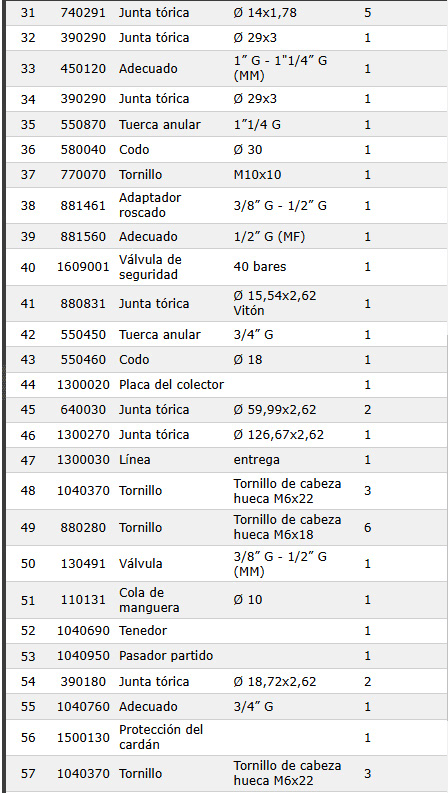

AR 503 · códigos de repuestos (2)
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 503 · códigos de repuestos (2)

AR 503 · códigos de repuestos (2)

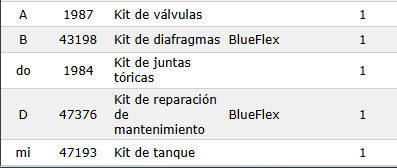

AR 503 · códigos de repuestos (3)
100%

Amplía con dos dedos, la rueda del ratón o los botones + y −. Desliza la imagen para ver los detalles.

Detalle de AR 503 · códigos de repuestos (3)

AR 503 · códigos de repuestos (3)

Buscar código y ver precios ↓

Accesorios y repuestos

Repuestos AR 503

Encuentra los componentes de la bomba AR 503 con su despiece y lista de códigos.

Compatibilidad
AR 503
Identificación
Por posición y código del despiece
Ver en el catálogo 2026 ↗

Repuestos y precios por código

28 repuestos · Precios en USD, incluyen IVA del 15 %. Disponibilidad por confirmar.

Imagen pendiente de verificar
Código 1150530 · AR-503

ACOPLE INFERIOR GRUPO DE MANDO AR-503

$8,21IVA incluido
Imagen pendiente de verificar
Código 1300190 · AR-503

ACOPLE TEXTA AR503

$51,75IVA incluido
Código 1300120

ANILLO BIELA AR503

ANILLO BIELA AR503, código 1300120

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 11 en el documento de referencia.

Consultar despiece original ↗
Código 1300120 · AR-503

ANILLO BIELA AR503

$13,25IVA incluido
Código 1300140

BIELA AR503

BIELA AR503, código 1300140

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 9 en el documento de referencia.

Consultar despiece original ↗
Código 1300140 · AR-503

BIELA AR503

$33,33IVA incluido
Código 880830

CAUCHO GRUPO DE MANDO AR503

CAUCHO GRUPO DE MANDO AR503, código 880830

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

GR30 · Posición 17 en el documento de referencia.

Consultar despiece original ↗
Código 880830 · AR-503

CAUCHO GRUPO DE MANDO AR503

$1,70IVA incluido
Código 1300110

CILINDRO PISTON AR503

CILINDRO PISTON AR503, código 1300110

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 4 en el documento de referencia.

Consultar despiece original ↗
Código 1300110 · AR-503

CILINDRO PISTON AR503

$43,65IVA incluido
Imagen pendiente de verificar
Código 1300020 · AR-503

COMPLEMENTO CUERPO BOMBA INTERIOR AR503

$35,78IVA incluido
Código 1300010

CUERPO BOMBA AR503

CUERPO BOMBA AR503, código 1300010

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 36 en el documento de referencia.

Consultar despiece original ↗
Código 1300010 · AR-503

CUERPO BOMBA AR503

$276,81IVA incluido
Imagen pendiente de verificar
Código 1150510 · AR-503

CUERPO GRUPO DE MANDO AR-503

$28,37IVA incluido
Imagen pendiente de verificar
Código 1150660 · AR-503

DISTANCIADOR GRUPO DE MANDO SUPERIOR AR503

$5,94IVA incluido
Imagen pendiente de verificar
Código 920 · AR-503

GRUPO DE MANDO AR503

$214,62IVA incluido
Imagen pendiente de verificar
Código 977 · AR-503

KIT GRUPO DE MANDO AR-503

$9,14IVA incluido
Imagen pendiente de verificar
Código 1986 · AR-503

KIT MEMBRANAS AR503

$58,30IVA incluido
Imagen pendiente de verificar
Código 1987 · AR-503

KIT VALVULAS AR503

$123,97IVA incluido
Imagen pendiente de verificar
Código 1150550 · AR-503

MANILLA ROJA GRUPO DE MANDO AR-503

$14,62IVA incluido
Imagen pendiente de verificar
Código 1040630 · AR-503

MEMBRANA DESMOPAN GRUPO DE MANDO AR503

$12,16IVA incluido
Imagen pendiente de verificar
Código 1150540 · AR-503

PERNO GRUPO DE MANDO AR-503

$3,98IVA incluido
Código 1150650

PERNO LARGO DE LA AR503/813/1064

PERNO LARGO DE LA AR503/813/1064, código 1150650

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

VDR50 · Posición 54 en el documento de referencia.

Consultar despiece original ↗
Código 1150650 · AR-503

PERNO LARGO DE LA AR503/813/1064

$1,67IVA incluido
Imagen pendiente de verificar
Código 1150600 · AR-503

RULIMAN PERNO GRUPO DE MANDO AR503

$2,44IVA incluido
Imagen pendiente de verificar
Código 1150520 · AR-503

SEDE DE PASTILLAS GRUPO DE MANDO AR503

$18,30IVA incluido
Código 480550

SEGURO GRUPO DE MANDO AR503

SEGURO GRUPO DE MANDO AR503, código 480550

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

VDR50 · Posición 40 en el documento de referencia.

Consultar despiece original ↗
Código 480550 · AR-503

SEGURO GRUPO DE MANDO AR503

$1,03IVA incluido
Imagen pendiente de verificar
Código 1040322 · AR-503

TAPA VASO ACEITE AR503

$25,17IVA incluido
Imagen pendiente de verificar
Código 1300101 · AR-503

TEXTA DX AR503

$61,26IVA incluido
Código 1300102

TEXTA SX AR503

TEXTA SX AR503, código 1300102

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

AR503 · Posición 43 en el documento de referencia.

Consultar despiece original ↗
Código 1300102 · AR-503

TEXTA SX AR503

$61,26IVA incluido
Imagen pendiente de verificar
Código 1040631 · AR-503

MEMBRANA GRUPO DE MANDO AR503/813/1064

$11,64IVA incluido
Código 680560

TORNILLO O PERNO GRUPO DE MANDO AR503

TORNILLO O PERNO GRUPO DE MANDO AR503, código 680560

Ilustración técnica del despiece. Identificación por código; el acabado puede variar.

VDR50 · Posición 27 en el documento de referencia.

Consultar despiece original ↗
Código 680560 · AR-503

TORNILLO O PERNO GRUPO DE MANDO AR503

$2,60IVA incluido
Imagen pendiente de verificar
Código 1300160 · AR-503

CIGÜEÑAL AR503 TRACTOR

$115,10IVA incluido
Imagen pendiente de verificar
Código 1040640 · AR-503

VALVULA O PASTILLA GRUPO DE MANDO AR- 503

$18,92IVA incluido

Conoce el producto

Características

  • Despiece de la bomba AR 503 para identificar sus componentes.
  • Las posiciones del diagrama se relacionan con los códigos de la lista de repuestos.
  • Indica el código y el modelo de bomba al solicitar tu repuesto.

Especificaciones

Compatibilidad
AR 503
Identificación
Por posición y código del despiece

Elige con información

Compara tus bombas

Datos de las fichas actuales. El caudal máximo y el caudal a una presión determinada son valores distintos. Un dato ausente no significa que el equipo no tenga esa característica.

Desliza la tabla hacia los lados para ver todas las bombas →

Especificaciones de las bombas seleccionadas
Característica

Consulta la ficha completa para aplicaciones, componentes y condiciones de operación. Las bombas armadas se venden como kit completo.
